Tipos de ligações



Em termos globais a Norma Europeia EN 1775 estabelece que, nas instalações de gás realizadas com tubagens de aço, podem ser utilizadas três tipos de ligações, a saber:

1. Ligações Roscadas,

2. Ligações Soldadas,

3. Ligações Mecânicas.

Para os três tipos de ligações, a EN 1775 estabelece os seguintes principais requisitos:

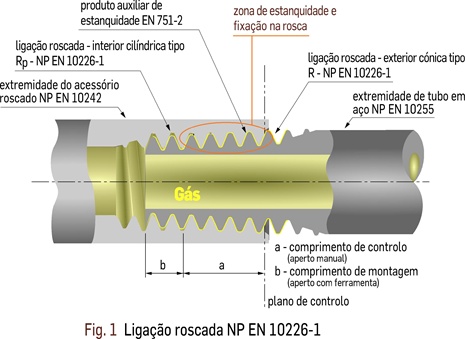

1. Ligações Roscadas (ver Fig. 1):

a) Conformidade com as normas NP EN 10226-1 (rosca exterior cónica/interior cilíndrica) ou EN 10226-2 (rosca exterior e interior cónicas). Isto é, ligações roscadas com estanquidade nos filetes.

b) A ligação roscada do tipo EN 10226-2 (cónica/cónica) é proibida em certos países europeus, por exemplo na Alemanha, onde a respectiva regulamentação gás permite unicamente ligação roscada EN 10226-1 (cónica/cilíndrica).

c) Limita a dimensão das ligações roscadas até DN 50 inclusive, ou seja, até R 2” inclusive, correspondentes a um diâmetro exterior dos tubos em aço de 60,3 mm. Esta restrição dimensional está sustentada na proporção directa entre a dimensão da rosca e o respectivo binário de aperto, aquando da montagem.

d) Impõe a conformidade dos acessórios roscados com a normalização europeia aplicável, por exemplo: os acessórios roscados para canalizações em ferro fundido maleável devem ser conformes com a NP EN 10242. Esta conformidade garante que as ligações roscadas dos acessórios em causa cumpram a NP EN 10226-1 ou equivalente.

e) Impõe a conformidade dos produtos auxiliares de estanquidade das ligações roscadas com as EN 751 partes 1 a 3.



2. Ligações Soldadas: apenas podem ser executadas por pessoal devidamente qualificado. Esta imposição relaciona-se com a elevada complexidade técnica de uma operação de soldadura de tubagens em aço, comparativamente à operação de roscagem, que pela sua simplicidade técnica, não necessita obviamente de qualquer qualificação específica.

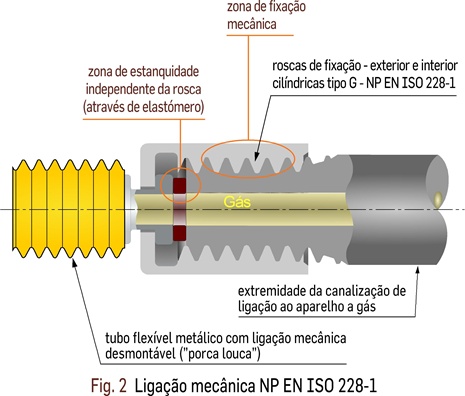

3. Ligações Mecânicas (ver Fig. 2):

a) São ligações para utilização preferencial em situações de eventual desmontagem e remontagem, por exemplo: ligações a aparelhos a gás, a contadores, redutores, etc.

b) Na lógica anterior e caso utilizem roscas, estas deverão ser do tipo sem estanquidade no filete (roscas auxiliares de fixação) e serem conformes com a NP EN ISO 228-1 (ver Fig. 2).

c) Devem preferencialmente ficar localizadas em espaços ventilados e acessíveis. Esta imposição relaciona-se com a menor fiabilidade das ligações mecânicas em comparação com as ligações roscadas e as ligações soldadas. Assim como, com a característica específica deste tipo de ligações, que é o facto de serem desmontáveis e por isso destinadas a serem utilizadas em locais acessíveis, contrariamente às ligações roscadas e soldadas que são classificadas como ligações não desmontáveis ou permanentes.



Conclusões

A EN 1775, prescreve uma forte sustentação em normalização Europeia, tendo em vista uma adequada filosofia de qualidade objectiva, mediante a conformidade com normas aplicáveis.

Na utilização de tubagens em aço, prescreve:

1. A utilização de ligações roscadas ou soldadas, nas situações de realização de juntas permanentes. Para dimensões superiores a DN 50, terão que ser utilizadas ligações soldadas.

2. A utilização ligações mecânicas, nas situações de realização de juntas desmontáveis.

3. Recomenda a conformidade dos tubos de aço com a NP EN 10208-1 ou a NP EN 10255.
