Designação normalizada

Critério normalizado de designação dos Tubos EN 10255

Elementos de designação:

Os tubos devem ser designados da seguinte maneira:

a) quantidade;

b) forma do produto (tubo);

c) referência à conformidade com a norma NP EN 10255 (substitui a DIN 2440 ou BS 1387);

d) diâmetro exterior (consultar gama);

e) série média ou tipo ligeiro 2 (consultar gama);

f) opções requeridas:

1. Acabamento superficial: preto, ou galvanizado por imersão a quente em conformidade com NP EN 10240 (substitui a DIN 2444);

2. Acabamento das extremidades: lisas, roscadas ou ranhuradas;

3. No caso de extremidades roscadas: equipado com ou sem união.

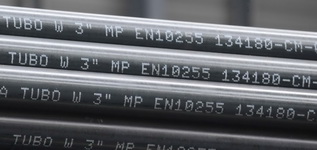

Exemplo de designação (a ser utilizado genéricamente):



Critério normalizado de designação dos Acessórios Roscados EN 10242

Elementos de designação:

Os acessórios devem ser designados da seguinte maneira:

a) quantidade;

b) tipo de acessório (consultar gama);

c) referência à conformidade com a norma NP EN 10242;

d) o símbolo do acessório (consultar gama);

e) tamanho do acessório (consultar gama);

f) acabamento superficial: preto (símbolo Fe) ou galvanizado por imersão a quente (símbolo Zn);

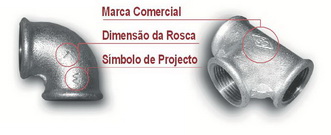

g) referência ao símbolo de projecto A , com estrutura de coração branco (marcados com o símbolo W).

Critério de designação dos tamanhos dos acessórios:

· Os acessórios cujos orifícios têm todos o mesmo tamanho são designados por esse único tamanho, qualquer que seja o número de orifícios.

· Os acessórios com dois orifícios diferentes, são designados pelos tamanhos desses orifícios por ordem decrescente (orificio grande - orifício pequeno).

· Os acessórios com mais de dois orifícios diferentes mas sem redução na passagem são designados da maneira seguinte:

a) os tês B1 (130R) e E1 (131) de orifícios iguais na passagem e orifício de aumento ou redução no ramal, são designados pelo tamanho dos orifícios iguais se-guido do tamanho do ramal.

b) nas cruzetas de redução C1 (180), especifica-se o tamanho da maior passagem seguido do tamanho dos dois ramais mais pequenos (mas iguais).

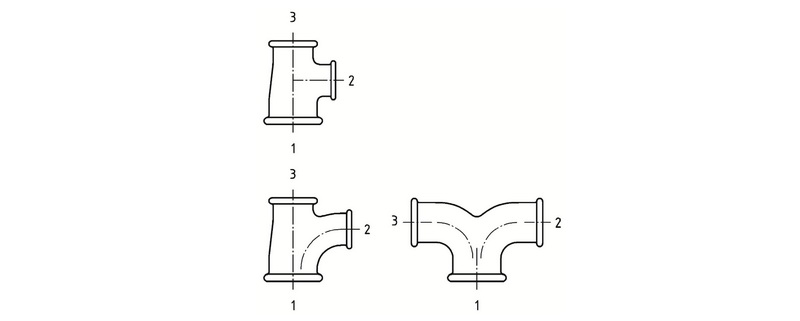

· Os acessórios com mais de dois orifícios diferentes e com redução na passagem ou com três orifícios diferentes, podem ser designados segundo as sequências de identificação dos orifícios indicadas na figura seguinte:

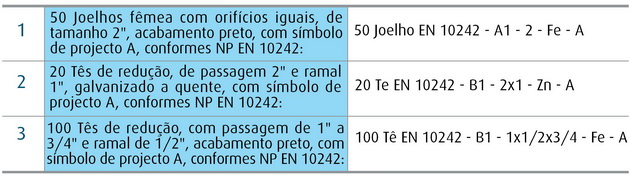

Exemplos de designação:

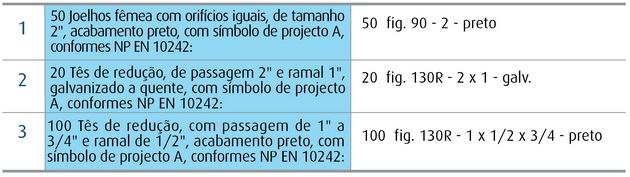

Critério comercial de designação dos Acessórios para encomenda

Dada a conformidade certificada dos acessórios marca Porfite (EO) com a normalização aplicável, com as inerentes garantias de cumprimento dos requisitos de qualidade aplicáveis (incluindo tipo de projecto A e estrutura de "coração branco (W)"), a informação necessária para designar os acessórios para efeitos de encomenda é simplificada:
