Folha de cálculo em “Excel” desenvolvida pela APTA, que possibilita de uma forma prática e rápida o dimensionamento de redes de segurança contra incêndios dos tipos:

a. Rede de incêndio armada - RIATC (com BIAs EN 671-1).

b. Rede húmida armada - RIATT (com BIAs EN 671-2).

c. Rede húmida não armada - RH.

d. Rede/coluna seca não armada - RS.

Esta ferramenta tem capacidade de análise até 60 troços de tubagem.

O dimensionamento pode ser efectuado, à escolha do utilizador, com as perdas de carga calculadas pela fórmula de Hazen & Williams ou pela fórmula de Flamant, utilizando o sistema de canalização:

• Tubos de Aço da série média NP EN 10255;
• Acessórios em Fundição Maleável Roscados NP EN 10242; ou
• Acessórios Ranhurados em Fundição Dúctil.

O ficheiro de cálculo "Excel" contém as seguintes folhas:

1. Cálc. RIA, Rede Húmida ou Seca: Dimensionamento de instalações de segurança contra incêndios dos três tipos acima descritos.
2. Curvas da instalação: Gera de forma automática as principais curvas da instalação aplicáveis à situação.
3. Quadro 1: Gama de tubos de aço para canalizações, conformes as normas EN 10255 e EN 10240.
4. Quadro 2: Gama de acessórios roscados em ferro fundido maleável, símbolo de projecto A, conformes a norma EN 10242 e respectivos comprimentos equivalentes (L_eq.local).
5. Quadros 3 a 5: Critérios de selecção da dimensão do tubo em função do tipo de rede de incêndio e nº de bocas abastecidas.

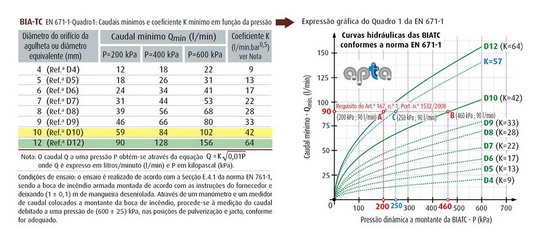

6. Quadros 6 a 7: Requisitos de desempenho hidráulico de bocas de incêndio armadas conformes as normas EN 671-1 e EN 671-2.
7. Instruções: Instruções de utilização desta aplicação de cálculo.
8. Procedimento: Procedimento informativo de dimensionamento de instalações de segurança contra incêndios dos três tipos acima descritos.
9. Regulamentação: Transcrição parcial da principal regulamentação aplicável.
10. Conversão de Pressões: Ferramenta auxiliar de conversão de pressões.

Nota técnica: esta versão exige a utilização da aplicação Microsoft Office Excel 2007 ou superior.

Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.

NOVIDADE - Versão 2022

A partir da versão 2016 esta ferramento de cálculo hidráulico foi apetrechada com a seguinte nova capacidade:

Possibilita o dimensionamento hidráulico tendo em consideração a compatibilização entre as disposições regulamentares nacionais relativas às bases de dimensionamento das bocas de incêndio armadas dos tipo carretel e teatro, com as respectivas características obrigatórias de desempenho hidráulico, nos termos das duas normas europeias aplicáveis EN 671-1 e EN 671-2, assegurados por via da obrigatoriedade da marcação CE.

Nota técnica: esta versão exige a utilização da aplicação Microsoft Office Excel 2007 ou superior.

Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.

Entretanto foi disponibilizada a versão 2018 que é dotada das seguintes três novas capacidades:

1. Possibilidade de incorporação das características hidráulicas da tubagem de aspiração de forma integrada com a tubagem de compressão, possibilitando uma análise global da instalação.

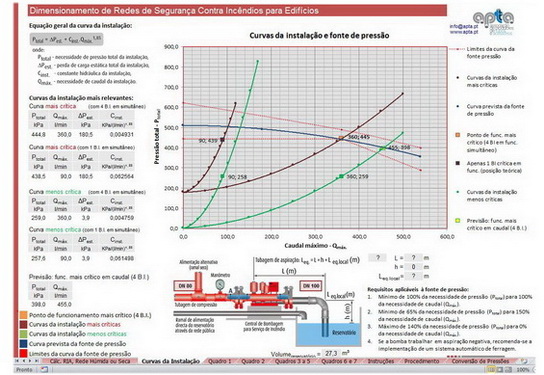

2. Explicitação automática e de forma gráfica das principais curvas hidráulicas da instalação e pontos de funcionamento esperados, através da incorporação de uma nova folha com a seguinte designação: Curvas da Instalação.
3. Aplicação mais expedita do método dos comprimentos equivalentes aos diversos acessórios de união a serem utilizados na instalação.

Nota técnica: esta versão exige a utilização da aplicação Microsoft Office Excel 2007 ou superior.

Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.

A partir da versão 2020, esta ferramenta foi dotada dos seguintes critérios em conformidade com a norma europeia EN 12845 e a Nota Técnica 15 da ANEPC:

A dimensão da tubagem de aspiração fica, por defeito, sujeita aos seguintes requisitos:

1. Quando em aspiração positiva: deve ter uma dimensão nominal mínima de DN 65 e ser igual ou superior à dimensão máxima da tubagem de compressão. A respectiva velocidade máxima não deve exceder 1,8 m/s para o caudal de sobrecarga.
2. Quando em aspiração negativa: deve ter uma dimensão nominal mínima DN 80 e ser igual ou superior à dimensão máxima da tubagem de compressão. A respectiva velocidade máxima não deve exceder 1,5 m/s para o caudal de sobrecarga.
3. O volume do reservatório é calculado com base num caudal mínimo correspondente ao caudal de sobrecarga, definido como 140% da necessidade de caudal em condições críticas de pressão. De forma relacionada, a bomba deve ser capaz de fornecer 140% dessa necessidade de caudal a uma pressão não inferior a 70% da correspondente necessidade de pressão.

Adicionalmente, foi melhorado o nível de conforto na utilização da folha de cálculo, nomeadamente através da implementação de realces automáticos das células em uso e das características directamente relacionadas, tornando-a deste modo ainda mais “amigável”.

Nota técnica: esta versão exige a utilização da aplicação Microsoft Office Excel 2007 ou superior.

Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.
