União Ranhurada-Funcionamento

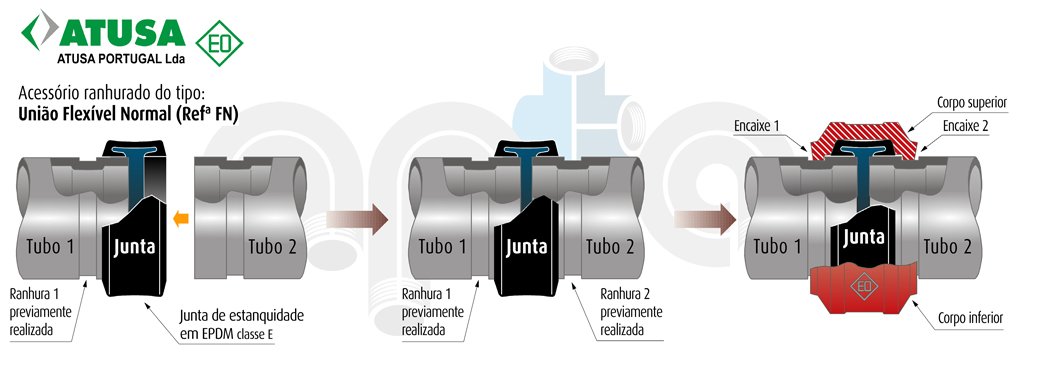

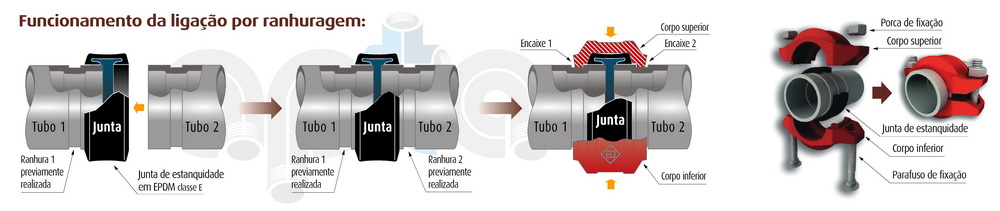

O processo de ligação por ranhuragem consiste numa união mecânica por encaixe simultâneo em duas ranhuras, previamente realizadas nas extremidades a unir. Este encaixe é antecedido pela montagem de uma junta de estanquidade com geometria específica (cuja capacidade de vedação é incrementada através da aplicação da pressão de serviço), sendo finalizado através do aperto das duas meias peças mediante dois parafusos de fixação (ver figura).





Esta solução tem uma intensa utilização em redes de segurança contra incêndios, de forma articulada com as ligações roscadas. Dada a sua grande flexibilidade e rapidez de instalação, começa a ser fortemente utilizada noutros tipos de redes de águas, incluindo as destinadas ao consumo humano.

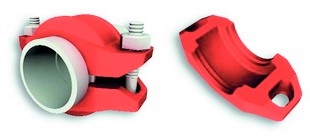

As ligações de emenda entre dois tubos, com extremidades previamente ranhuradas, são realizadas com recurso a Uniões Flexíveis (ref.ª FN ou FR - ver gama) ou Rígidas (ref.ª RN ou RS - ver gama), conforme necessário.

A realização de mudanças de direcção, derivações, cruzamentos, reduções são realizadas através de Acessórios Ranhurados: joelhos 90 ou 45 (ref.ª 90 ou 120 - ver gama), tês iguais ou de redução (ref.ª 130 ou 130R - ver gama), redução concêntrica (ref.ª 240 - ver gama). Também existem acessórios específicos para derivações roscadas ou ranhuradas (ref.ª DS1 ou DS2 - ver gana). Por sua vez, as ligações da tubagem a outros componentes (bombas, válvulas, carretéis, etc.) são efectuadas com recurso a tampões roscados ou flanges adaptadoras (ref.ª 315 ou 321 - ver gama).



Pontos fortes:

- Grande facilidade de montagem e desmontagem.

- Especialmente prático na união de tubagens de grandes dimensões.

- Utilizações em tubagens de aço de diversas espessuras.

- Possibilidade de escolha de uniões flexíveis ou rígidas conforme necessário.

- Capacidade de redução de vibrações e ruídos.

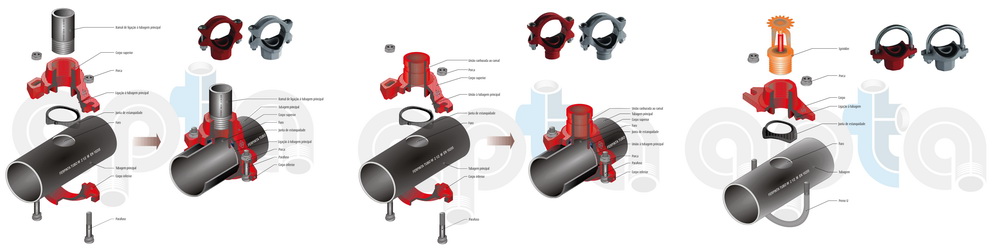

Funcionamento detalhado:

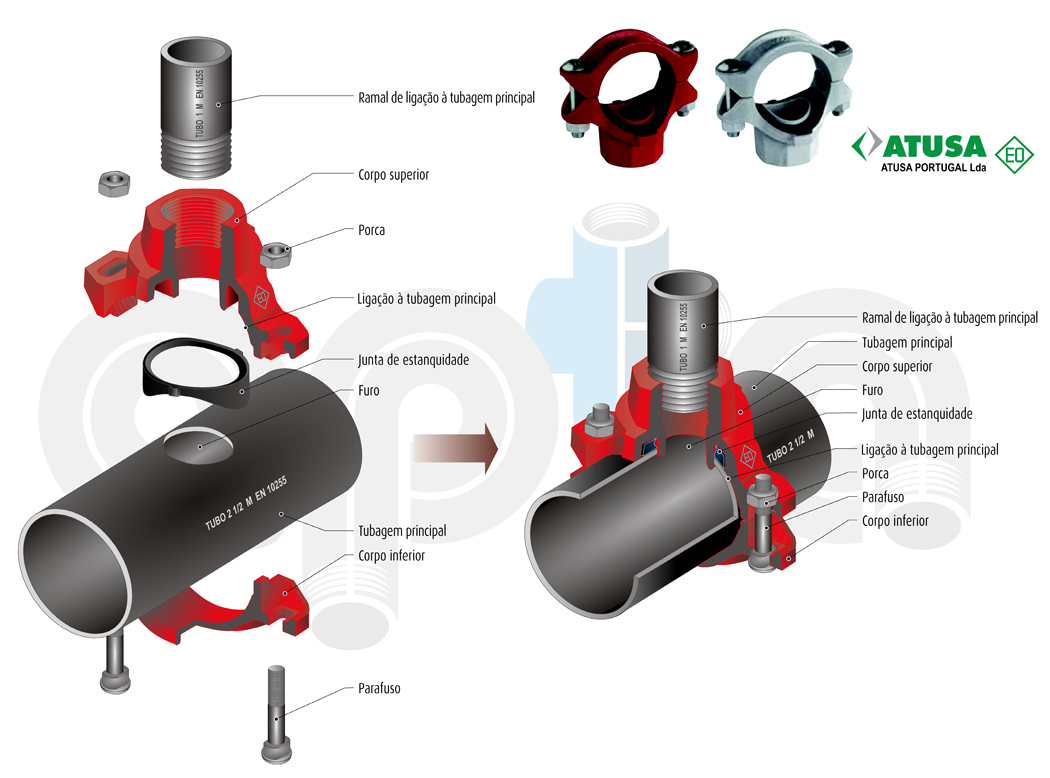

Funcionamento da derivação simples roscada (Ref.ª DS1)

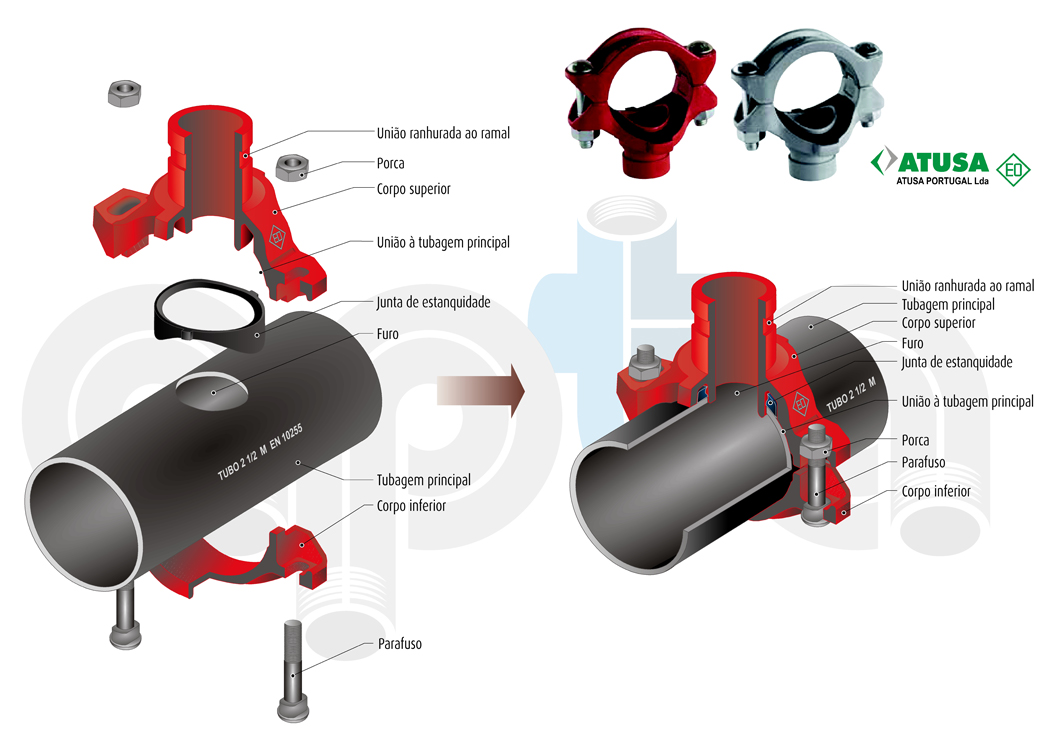

Funcionamento da derivação simples ranhurada (Ref.ª DS2)

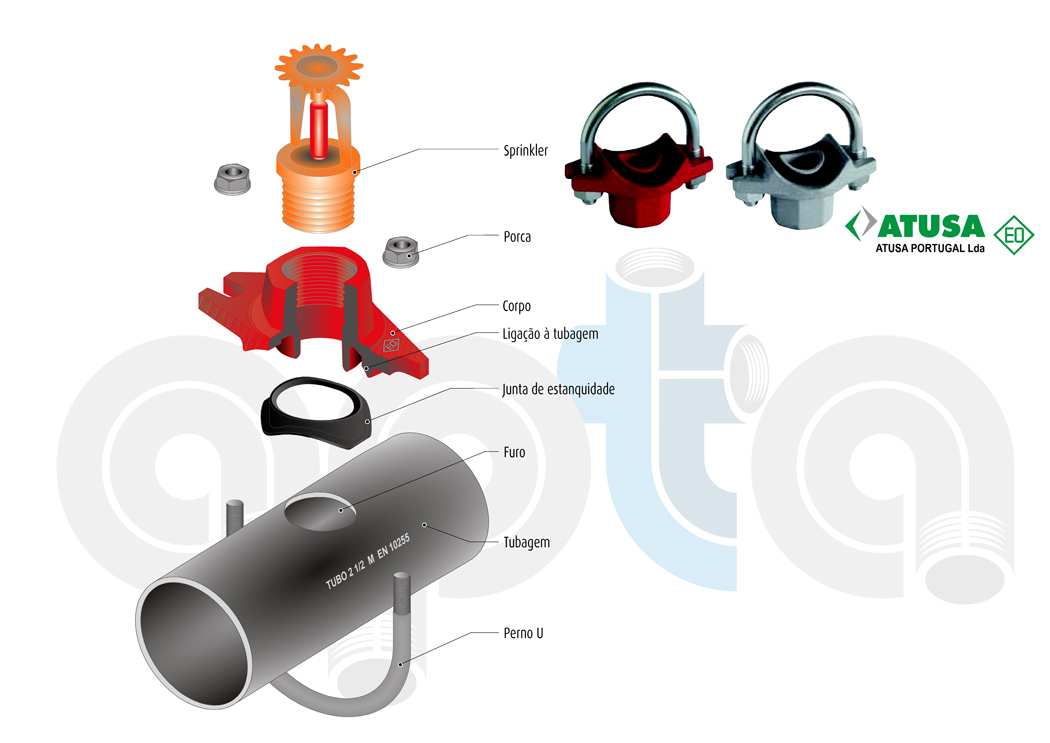

Funcionamento da tomada de derivação para sprinkler (Ref.ª DA1)
