Folha de cálculo RI Sprinklers

Folha de cálculo em “Excel” desenvolvida pela APTA, que possibilita de uma forma prática e rápida o dimensionamento de redes de segurança contra incêndios do tipo extinção automática – rede de sprinklers húmida.

Podendo o dimensionamento ser efectuado, à escolha do utilizador, com as perdas de carga calculadas pela fórmula de Flamant ou pela fórmula de Hazen & Williams, utilizando o sistema de canalização:

  • Tubos de Aço da série média NP EN 10255;
  •  Acessórios em Fundição Maleável Roscados NP EN 10242.

O ficheiro de cálculo "Excel" contém as seguintes folhas:

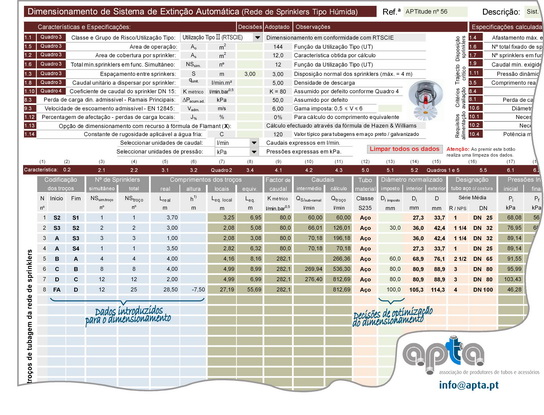

  1. Cálc. Sist. Extinção Automática: Cálculo de instalações de segurança contra incêndios do tipo extinção automática (rede de sprinklers húmida).
  2. Quadro 1: Gama de tubos de aço para canalizações da série média, conformes as normas NP EN 10255 e NP EN 10240.
  3. Quadro 2: Gama de acessórios roscados em ferro fundido maleável, símbolo de projecto A, conformes a norma NP EN 10242 e respectivos comprimentos equivalentes (Leq).
  4. Quadros 3 a 6: Parâmetros de dimensionamento em função da utilização tipo - critérios RGSCIE.
  5. Quadros 3 a 6: Parâmetros de dimensionamento em função da classe de risco - critérios EN 12845.
  6. Quadros 3 a 6: Parâmetros de dimensionamento em função da classe de risco - critérios NFPA 13.
  7. Gráficos 1 e 2: Curvas de densidade dos sprinklers em função da classe de risco.
  8. Instruções: Instruções de utilização desta aplicação de cálculo.
  9. Procedimento: Procedimento de dimensionamento de instalações de segurança contra incêndios do tipo: Extinção Automática - Rede de Sprinklers Húmida.
  10. Conversão de Pressões: Ferramenta auxiliar de conversão de pressões.

Chamamos a atenção para o facto de esta versão exigir a utilização da aplicação Microsoft Office Excel 2007 ou superior.

Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.

NOVIDADE - Versão 2021



A versão 2018 foi dotada das seguintes três novas capacidades:

  1. Possibilidade de incorporação das características hidráulicas da tubagem de aspiração de forma integrada com a tubagem de compressão, possibilitando uma análise global da instalação.

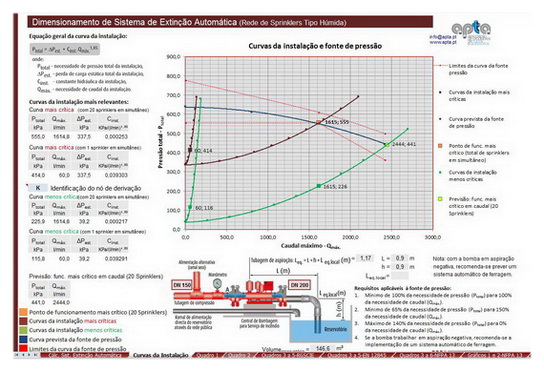

  2. Explicitação automática e de forma gráfica das principais curvas hidráulicas da instalação e pontos de funcionamento esperados, através da incorporação de uma nova folha com a seguinte designação: Curvas da Instalação.
  3. Aplicação mais expedita do método dos comprimentos equivalentes aos diversos acessórios de união a serem utilizados na instalação.

Nota técnica: esta versão exige a utilização da aplicação Microsoft Office Excel 2007 ou superior.



Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.



A partir da versão 2020, esta ferramenta foi dotada dos seguintes critérios em conformidade com a norma europeia aplicável EN 12845 e a Nota Técnica 15 da ANEPC:



A dimensão da tubagem de aspiração fica, por defeito, sujeita aos seguintes requisitos:

  1. Quando em aspiração positiva: deve ter uma dimensão nominal mínima de DN 65 e ser igual ou superior à dimensão máxima da tubagem de compressão. A respectiva velocidade máxima não deve exceder 1,8 m/s para o caudal de sobrecarga.
  2. Quando em aspiração negativa: deve ter uma dimensão nominal mínima DN 80 e ser igual ou superior à dimensão máxima da tubagem de compressão. A respectiva velocidade máxima não deve exceder 1,5 m/s para o caudal de sobrecarga.
  3. O volume do reservatório é calculado com base num caudal mínimo correspondente ao caudal de sobrecarga, definido como 140% da necessidade de caudal em condições críticas de pressão. De forma relacionada, a bomba deve ser capaz de fornecer 140% dessa necessidade de caudal a uma pressão não inferior a 70% da correspondente necessidade de pressão.



Adicionalmente, foi melhorado o nível de conforto na utilização da folha de cálculo, nomeadamente através da implementação de realces automáticos das células em uso e das características directamente relacionadas, tornando-a deste modo ainda mais “amigável”.



Nota técnica: esta versão exige a utilização da aplicação Microsoft Office Excel 2007 ou superior.





Nota importante: a descarga desta folha de cálculo implica um registo prévio neste sítio.
