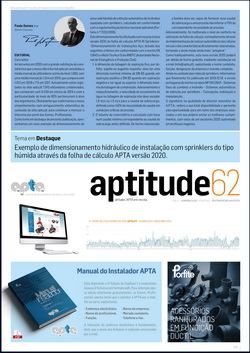

APTITUDE Nº 62
Janeiro 2020
Esta edição tem o seguinte tema em destaque:
Exemplo de dimensionamento hidráulico de instalação com sprinklers do tipo húmida através da folha de cálculo APTA versão 2020.
Esta nova versão 2020 da folha de cálculo APTA-RI Sprinklers-Dimensionamento de Instalações Aço, foi dotada dos seguintes critérios em conformidade com a norma europeia EN 12845 e a Nota Técnica 15 da ANEPC:
1. A dimensão da tubagem de aspiração fica, por defeito, sujeita aos seguintes requisitos:
a. Quando em aspiração positiva: deve ter uma dimensão nominal mínima de DN 65 e ser igual ou superior à dimensão máxima da tubagem de compressão. A respectiva velocidade máxima não deve exceder 1,8 m/s para o caudal de sobrecarga.
b. Quando em aspiração negativa: deve ter uma dimensão nominal mínima DN 80 e ser igual ou superior à dimensão máxima da tubagem de compressão. A respectiva velocidade máxima não deve exceder 1,5 m/s para o caudal de sobrecarga.
2. O volume do reservatório é calculado com base num caudal mínimo correspondente ao caudal de sobrecarga, definido como 140% da necessidade de caudal em condições críticas de pressão. De forma relacionada, a bomba deve ser capaz de fornecer 140% dessa necessidade de caudal a uma pressão não inferior a 70% da correspondente necessidade de pressão.
Adicionalmente, foi melhorado o nível de conforto na utilização da folha de cálculo, nomeadamente através da implementação de realces automáticos das células em uso e das características directamente relacionadas, tornando-a deste modo ainda mais “amigável”.
|
