Redes Húmidas



Requisitos das Redes de Incêndio Húmidas (ex. RIA-TT)

Utilização de meios de segunda intervenção

(transcrição do Artigo 168.º da Portaria n.º 1532/2008 alterada pela Portaria n.º 135/2020)

1 — As utilizações-tipo I e II da 2.ª categoria de risco devem ser servidas por redes secas ou húmidas.

2 — As utilizações-tipo da 3.ª categoria de risco ou superior devem ser servidas por redes húmidas, com as excepções previstas para a utilização-tipo VIII, constantes das disposições específicas do título VIII.

3 — Nas utilizações dos tipos IV, V, VI, VIII e XII da 4.ª categoria de risco, as bocas-de-incêndio da rede húmida devem ser armadas do tipo teatro.

4 — A rede húmida deve manter-se permanentemente em carga, com água proveniente de um depósito privativo do serviço de incêndios, pressurizada através de um grupo sobrepressor próprio, funcionando em conformidade com o disposto no n.º 4 do artigo anterior.

5 — A rede húmida deve ter a possibilidade de alimentação alternativa pelos bombeiros, através de tubo seco, de diâmetro apropriado, ligado ao colector de saída das bombas sobrepressoras.

6 — Nas situações susceptíveis de congelamento da água, podem ser utilizadas redes secas em substituição das húmidas previstas neste artigo.

7 — As redes secas e húmidas devem ser do tipo homologado, de acordo com as normas portuguesas ou, na sua falta, por especificação técnica publicada por despacho do Presidente da ANEPC.



Localização das bocas de piso e de alimentação

(transcrição do Artigo 169.º da Portaria n.º 1532/2008 alterada pela Portaria n.º 135/2020)

1 — As bocas-de-incêndio das redes secas e húmidas devem ser dispostas, no mínimo, nos patamares de acesso das comunicações verticais, ou nas câmaras corta-fogo, quando existam, em todos os pisos, excepto:

a) No piso do plano de referência desde que devidamente sinalizadas.

2 — As bocas-de-incêndio devem ser duplas, com acoplamento do tipo storz, com o diâmetro de junção DN 50, tendo o respectivo eixo uma cota relativamente ao pavimento variando entre 0,8 m e 1,2 m.

3 — Admite-se a localização das bocas-de-incêndio à vista, dentro de nichos ou dentro de armários, desde que devidamente sinalizados e a distância entre o eixo das bocas e a parte inferior dos nichos ou armários seja, no mínimo, de 0,5 m.

4 — A boca siamesa de alimentação deve estar devidamente sinalizada e localizar-se no exterior do edifício junto a um ponto de acesso dos bombeiros, no plano de referência, de forma que a distância à coluna vertical não exceda, em regra, 14 m.



Características e localização das bocas-de-incêndio armadas do tipo teatro

(transcrição do Artigo 170.º da Portaria n.º 1532/2008 alterada pela Portaria n.º 135/2020)

1 — As bocas de incêndio tipo teatro, com mangueiras flexíveis e diâmetros de 45 ou 70 mm, devem estar devidamente sinalizadas e localizar-se, por ordem de prioridade, na caixa da escada, em câmaras corta-fogo, se existirem, ou noutros locais, permitindo que o combate a um eventual incêndio se faça sempre a partir de um local protegido.

2 — As bocas de incêndio referidas no número anterior devem cumprir a norma EN 671 -2.



Depósito da rede de incêndios e central de bombagem

(transcrição do Artigo 171.º da Portaria n.º 1532/2008 alterada pela Portaria n.º 135/2020)

1 — O depósito privativo do serviço de incêndios pode ser elevado ou enterrado, obedecendo ao disposto no Decreto Regulamentar n.º 23/95, de 23 de Agosto, rectificado pela Declaração de rectificação n.º 153/95, de 30 de Novembro.

2 — A capacidade do depósito e a potência do grupo sobrepressor devem ser calculadas com base no caudal máximo exigível para a operação simultânea dos sistemas de extinção manuais e automáticos, durante o período de tempo adequado à categoria de risco da utilização-tipo, em conformidade com as normas portuguesas ou, na sua falta, de acordo com especificação técnica publicada por despacho do Presidente da ANEPC.

3 — Sempre que existam meios manuais de segunda intervenção abastecidos pelo depósito privativo do serviço de incêndios, pode dispensar -se a operação dos meios de primeira intervenção no cálculo da capacidade do depósito e da potência do grupo sobrepressor.

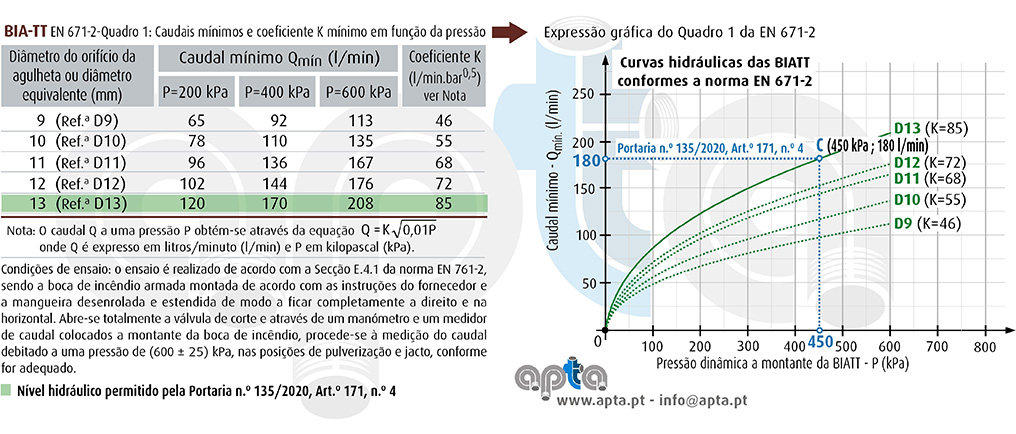

4 — Para efeitos do número anterior, quando existam bocas de incêndio de segunda intervenção em redes húmidas, o valor mínimo de caudal a considerar na boca de incêndio mais desfavorável é de 3 l/s, com metade delas em funcionamento, num máximo de quatro, sendo apenas aceites bocas de incêndio com coeficiente de descarga K igual a 85 l/min.bar0,5 e devendo a pressão dinâmica necessária a montante ser determinada com base neste valor.

5 — As instalações de centrais de bombagem são consideradas locais de risco F.



Análise dos requisitos regulamentares aplicáveis a bocas de incêndio armadas com mangueiras flexíveis

(Especificação Técnica APTA nº 115-2016)

APTA-ET115-2016 -
Importar Importar
Consultar Consultar
(72 KB)





ANEPC - Nota Técnica n.º 13/2020 – Capítulos: 3.4 – Pressões e Caudais mínimos e 3.5 – Ensaios (transcrição)

3.4 – Pressões e Caudais mínimos

Nas bocas de incêndio (BI ou BITT), o valor mínimo de caudal a considerar na boca-de-incêndio mais desfavorável é de 3 l/s, com metade delas em funcionamento, num máximo de quatro, sendo apenas aceites bocas-de-incêndio com coeficiente de descarga K igual a 85 l/(min.bar0,5).

A pressão deve ser medida na boca mais desfavorável, local onde deve ser colocado manómetro que a confirme.

No caso das BITC, deve ser assegurado um caudal de cálculo de 1,5 l/s, devendo a pressão dinâmica mínima necessária para assegurar este caudal ser determinada por consulta da curva característica do carretel a instalar, sendo apenas aceite a instalação de bocas-de-incêndio com um coeficiente de descarga K mínimo de 42 l/(min.bar0,5).

O caudal instantâneo referido no parágrafo anterior pode ser reduzido até 1 l/s nos casos de instalações abrangidas pelo artigo 14.º-A do Decreto-Lei n.º 220/2008, de 12 de novembro, na redação dada pela Lei n.º 123/2019, de 18 de outubro e das instalações abrangidas pelo n.º 5 deste artigo, devendo, nestes casos utilizar-se obrigatoriamente carretéis com um coeficiente de descarga K de 64 l/(min.bar0,5).

No cálculo devem considerar-se em funcionamento simultâneo metade das bocas-de-incêndio, BITC (se apenas existirem redes de 1.ª intervenção) ou BITT (se existirem redes de 1.ª intervenção e redes de 2.ª intervenção), num máximo de quatro.

Nota: Em opção, pode ser instalada uma rede de 1.ª intervenção com BITC, com mangueira semirrígida DN33 e agulheta de calibre correspondente, para proteção de espaços com carga de incêndio elevada, considerando-se o mesmo número de bocas-de-incêndio a funcionar em simultâneo, devendo os restantes parâmetros de cálculo hidráulico ser apresentados pelo autor do projeto.

3.5 – Ensaios

A pressão de ensaio das redes húmidas deverá ser, no mínimo, 1400 kPa ou 300 kPa acima da pressão máxima dada pelos grupos de pressurização da rede, durante duas horas. No caso de redes de 1.ª intervenção alimentadas diretamente pela rede pública, o ensaio deverá ser feito com uma pressão igual a uma vez e meia a máxima de serviço, com o mínimo de 900 kPa.
