Cálculo Hidráulico

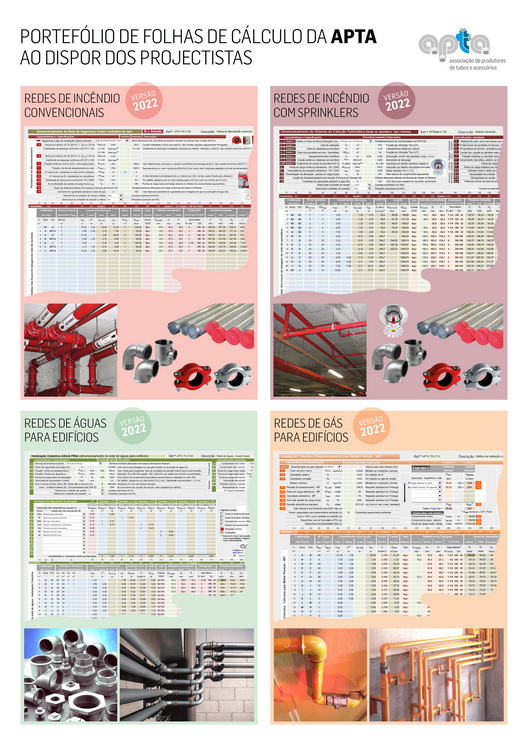

Estão disponíveis para os Exmos. Profissionais dedicados ao cálculo hidráulico de tubagens, as seguintes folhas de cálculo em “Excel” desenvolvidas pela APTA:

1Dimensionamento hidráulico dos seguintes três tipos de redes convencionais de segurança contra incêndios:

- Rede seca não armada;

- Rede húmida não armada;

- Rede armada com bocas do tipo carretel EN 671-1;

- Rede armada com bocas do tipo teatro EN 671-2.

2. Dimensionamento hidráulico de redes de extinção automática de incêndios através de sprinklers.

3. Dimensionamento hidráulico de instalações de gás combustível para edifícios (média e baixa pressão).

4. Dimensionamento hidráulico de redes de águas prediais.

Exemplos de algoritmos, especificações técnicas e de procedimentos utilizados pelas folhas APTA estão disponíves para consulta à esquerda.

Para a obtenção destas folhas, as quais são distribuídas gratuitamente aos profissionais, apenas terão que solicitar à APTA o envio através de e-mail, carta ou fax, explicitando:

 · Qual ou quais as folhas pretendidas;

 · Endereço electrónico;

 · Nome do Profissional;

 · Função;

 · Designação da Empresa;

 · Morada completa;

 · Telefone e Fax.

Nota importante: a indicação do endereço electrónico é fundamental, pelo facto de o envio das folhas de cálculo ser realizado unicamente por e-mail.



Em alternativa, estas 4 folhas de cálculo estão disponíveis para descarga neste sítio apta.pt na zona de DOCUMENTAÇÃO APTA, mas unicamente para Utilizadores Registados:

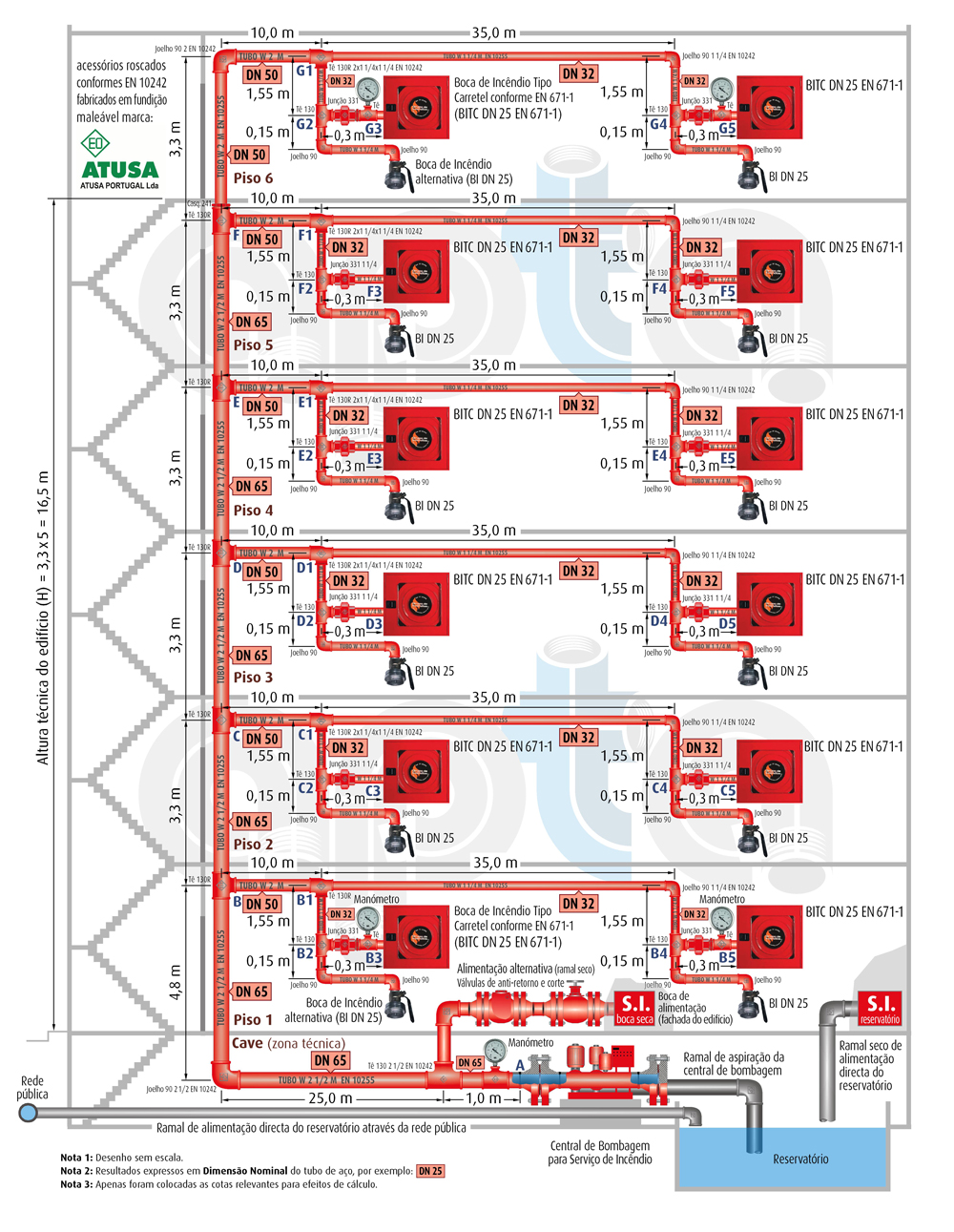

Exemplo de Rede de Incêndio Armada com Bocas de Incêndio tipo Carretel, dimensionada em detalhe no Tema em Destaque APTA N.º 50:

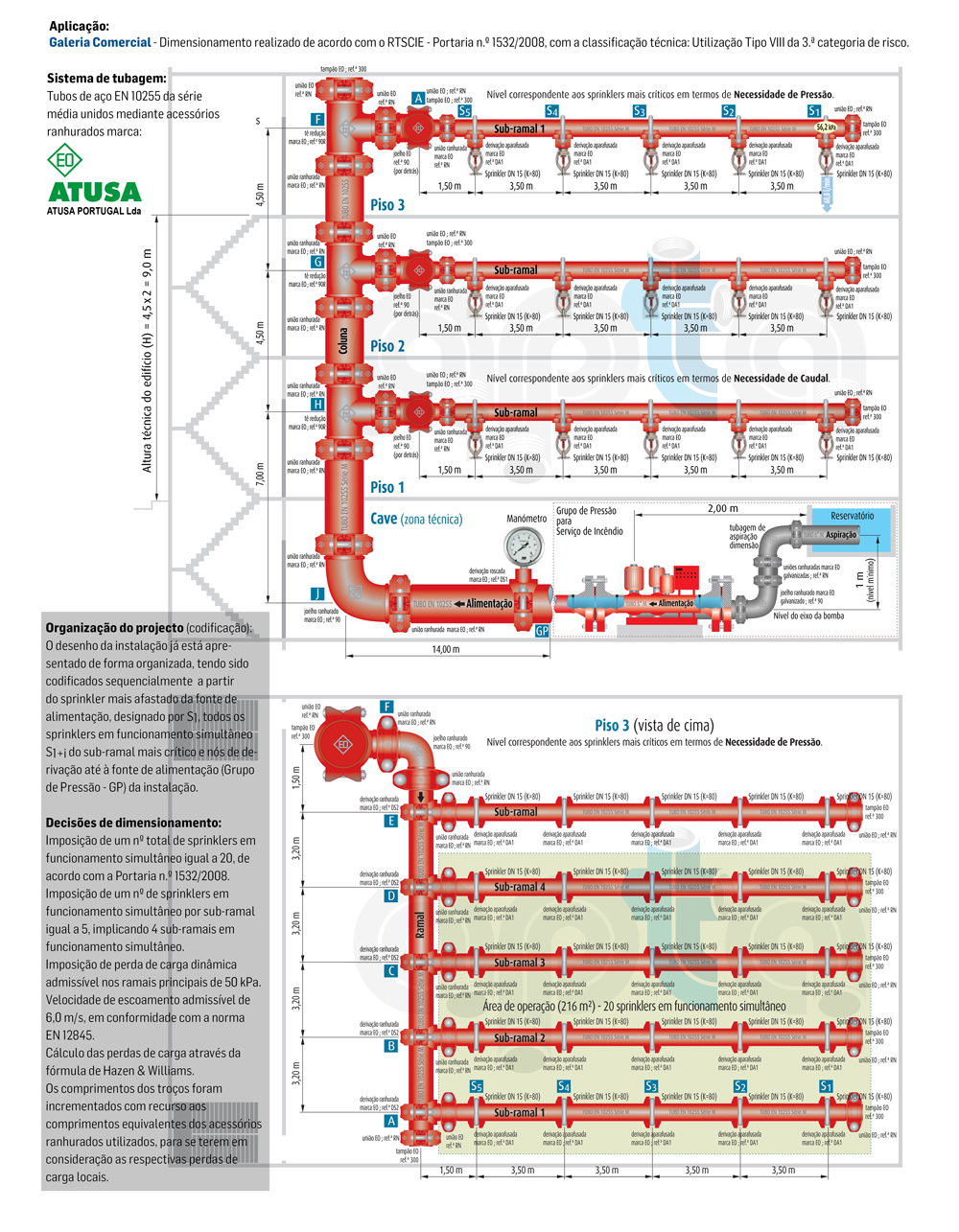

Exemplo de Rede de Incêndio com Sprinklers, dimensionada em detalhe no Tema em Destaque APTA N.º 62:

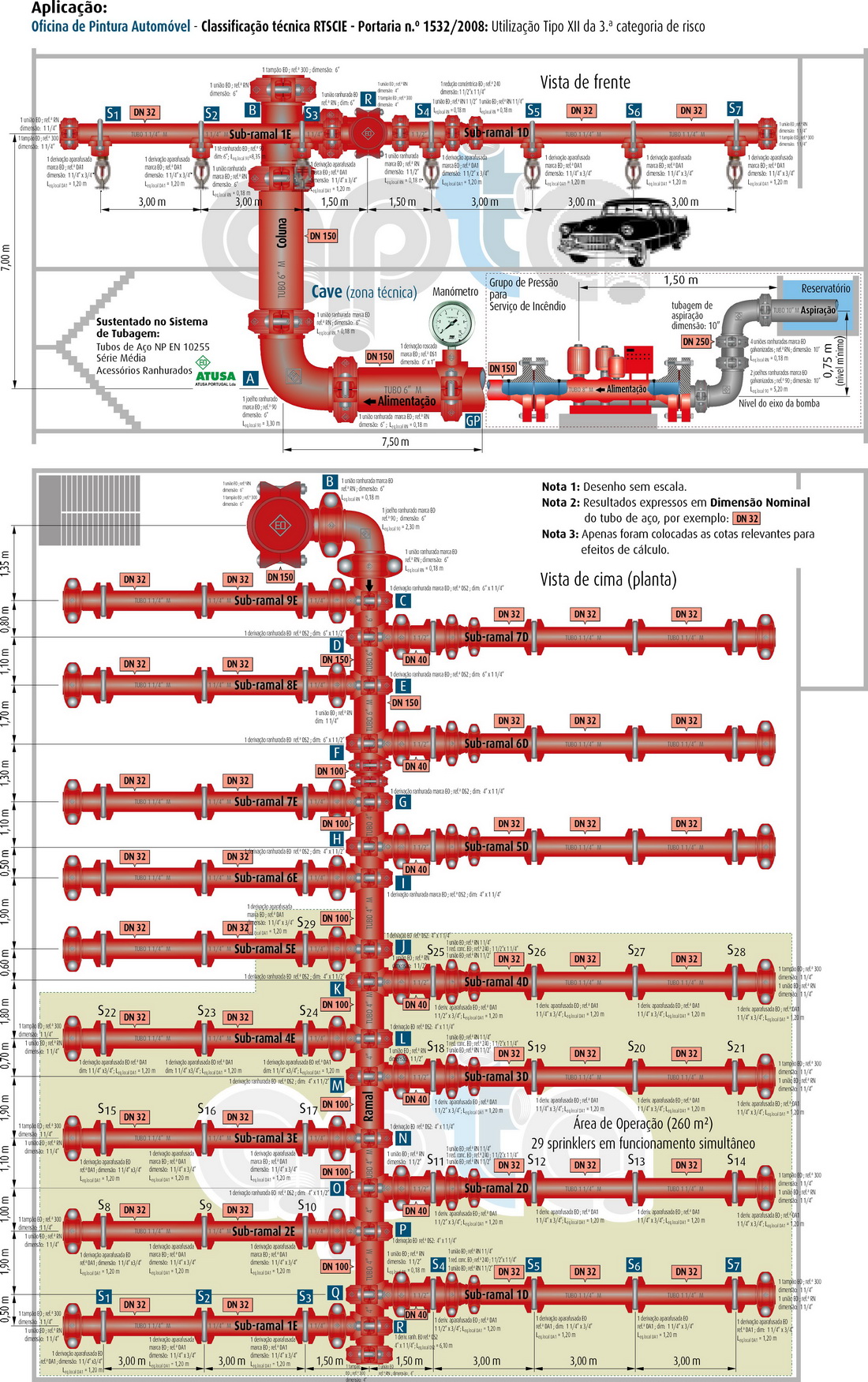

Exemplo de Rede de Incêndio com Sprinklers, dimensionada em detalhe no Tema em Destaque APTA N.º 66:
