Fichas Técnicas

Nota importante: a possibilidade de descarga das fichas técnicas implica um registo prévio neste sítio (login).

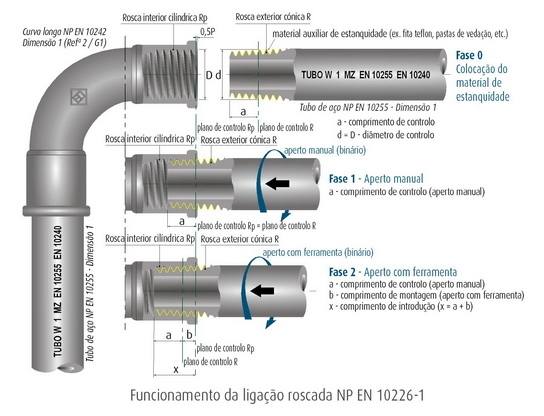

1. Ficha técnica do sistema de canalização sustentado em Uniões Roscadas



O sistema de canalização unido mediante extremidades roscadas, proporciona uma união estanque acrescida de uma elevada resistência mecânica, evitando suportes e fixações adicionais.

O desenho específico da ligação roscada proporciona uma forte pressão de contacto metal-metal entre os flancos das roscas exterior cónica e interior cilíndrica, garantindo o binómio estanquidade-resistência antes referido. É uma solução comprovada por um longo historial de utilização, sustentado na intensa evolução tecnológica verificada ao nível dos processos de fabrico.

Em termos de utilização, trata-se de uma solução multi-aplicações, especialmente vocacionada para instalações à vista dada a sua elevada resistência mecânica, resultando numa alternativa mais competitiva, em termos de ligações permanentes, à ligação soldada, nos limites de pressão e temperatura aplicáveis. Em particular e devido à sua elevada resistência ao fogo (Euroclasse A1-Material Incombustível), é intensamente utilizada em redes de segurança contra incêndios.

A ampla gama de tubos e acessórios disponíveis, possibilita uma resposta eficaz a qualquer desafio de instalação.

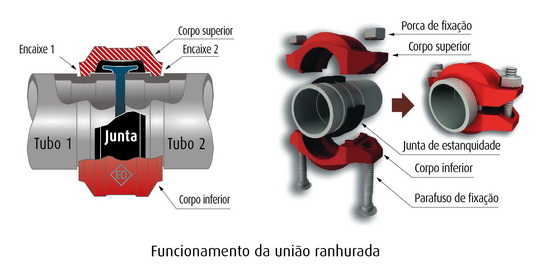

2. Ficha técnica do sistema de canalização sustentado em Uniões Ranhuradas



O sistema de união mediante extremidades ranhuradas proporciona uma união autocentrada adaptada às necessidades de pressão, vácuo e outros esforços externos. Evitando suportes especiais e juntas de expansão.

O desenho da união ranhurada é um método eficiente, compacto, fiável, rápido, limpo, seguro, fácil e económico para a instalação de sistemas pressurizados.

Apresenta vantagens tais como a sua flexibilidade ou rigidez, capacidade para a redução de vibrações e ruídos, facilidade de montagem ou desmontagem e uma evidente aptidão para rápidas reparações, podendo ser instalada em tubagens de diversas espessuras.

A ampla gama de tubos, uniões e acessórios actualmente disponível, confere-lhe o estatuto de solução imprescindível no domínio das tubagens.

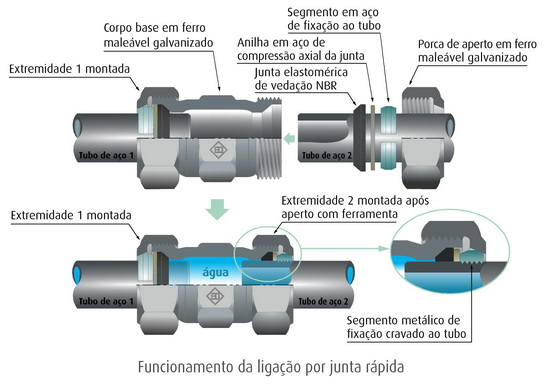

3. Ficha técnica do sistema de canalização sustentado em Juntas Rápidas



A concepção das juntas rápidas foi sustentada no objectivo de garantir uma instalação fácil e expedita. Fácil, pois evita a utilização de ferramentas especiais e a preparação específica da extremidade do tubo de aço a unir. Expedita, pois basicamente implica a inserção da junta no tubo de aço até à cota de introdução pré definida e o aperto da porca de fixação nas dimensões até 2 1/2, ou dos parafusos da flange nas dimensões superiores.

Ou seja e a título de exemplo, numa questão de minutos é possível proceder-se à substituição de um troço de tubagem de aço danificado.

Esta facilidade de aplicação, teve como consequência imediata, a intensa utilização destes acessórios em operações de manutenção preventiva e correctiva.

Uma outra vantagem, prende-se com a facilidade de inserção de novos troços/ramais em instalações existentes, pois aquando da montagem não existe qualquer necessidade de afastamento relativo das extremidades a unir, para incorporação da parte acrescentada.
